一、產品名稱：
液化氣鶴管
二、裝卸臂
規格型號：AL2543 DN50/DN25
三、
液化氣鶴管 設計參數：
1、工作壓力： 1.6MPa 設計壓力： 2.5MPa
2、工作溫度： -18.4℃～+33.1℃ 設計溫度： -40℃～+110℃
3、輸送介質： 液氨 、液化氣
4、接管法蘭標準：HG20593-97 液相：PN4.0 DN50 ;氣相：PN4.0 DN50
5、接車形式：快裝接頭
6、
液化氣鶴管工作范圍：最大回轉半徑：4200mm 最小回轉半徑1500mm、升降角度-10度~60度
四、
液化氣鶴管 產品主要材質：
管道法蘭及管件： 304； 球閥：304； 快裝接頭：304
支撐系統： Q235-A；其它：Q235-A；
旋轉接頭：外圈30CrMo或45鋼，鍛件Ⅱ級，內圈304，法蘭304，
主密封圈：PTFE+碳纖維+石墨，鋼卡316L。
五、

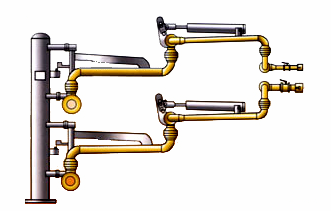

液化氣鶴管的主要結構：
1、立柱：起支撐作用，承受臂展開時的翻轉力矩。
2、內臂：臂運動的基本構成部分、輸送介質。
3、外臂：臂運動的基本構成部分、輸送介質。
4、外伸臂：實現將介質送入罐車內。
5、彈簧缸平衡系統：平衡垂管、外臂重力矩，減輕外臂上、下運動阻力?！?br />
六、
液化氣鶴管主要特點：
1、適用范圍：液氨裝卸臂是用轉動靈活、密封性好、能適應較為惡劣環境等特點的旋轉接頭與管道、管件、法蘭、球閥、快速接頭等部件串聯起來，用于液氨、液化氣、二甲醚等液化氣體裝卸的專用設備。石家莊寶瑞祥工貿有限公司、聯系方式：13930477756、電話：0311-87716908、傳真：0311-87765262
李文
